DLM tappi
Produzione tappi tecnici e protezione filetti in plastica

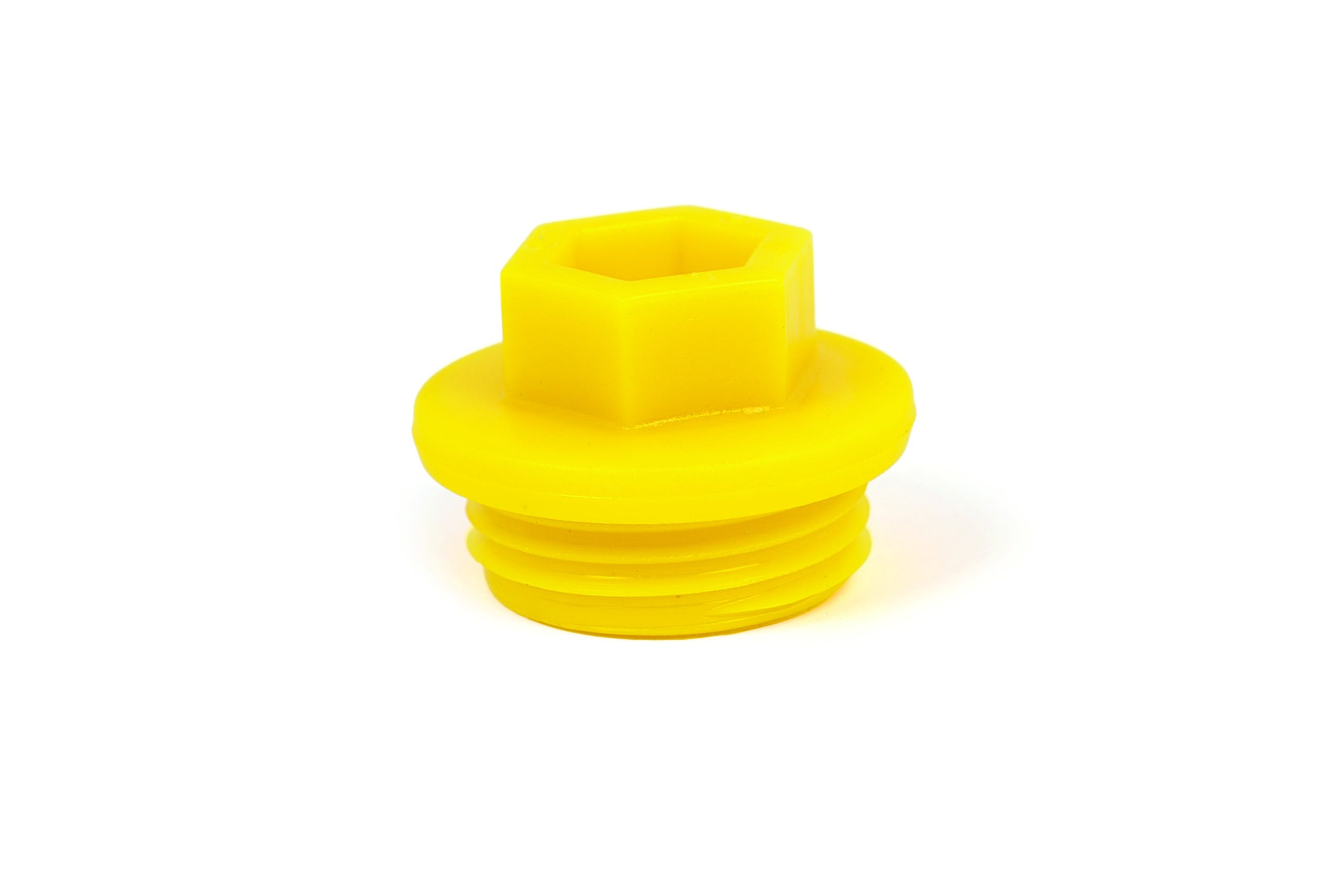

Tappi maschio a tenuta
DATI TECNICI
DOWNLOAD
IT:FILETTO GASEN:FILETTO GAS

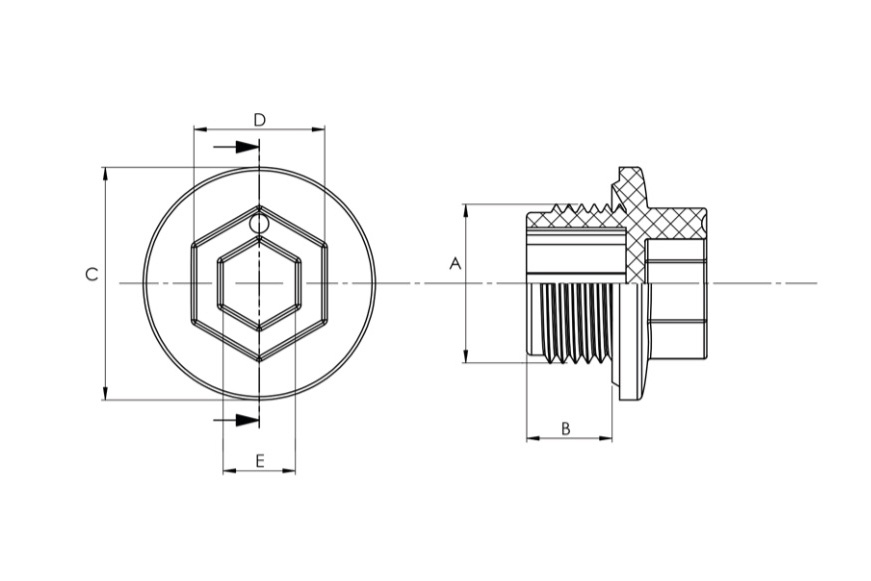

| Codice | A | B | C | D |
|---|---|---|---|---|
| TMEG 1/8 GI | 16.0 | 7.8 | 140 | 80 |
| TMEG 1/4 GI | 18.0 | 9.7 | 140 | 80 |
| TMEG 3/8 GI | 22.5 | 7.8 | 140 | 80 |
| TMEG 1/2 GI | 26.5 | 11.9 | 140 | 80 |
| TMEG 3/4 GI | 32.5 | 10.5 | 190 | 100 |
| TMEG 1 GI | 39.5 | 13.1 | 190 | 100 |
| TMEG 1-1/4 GI | 49.5 | 15.0 | 240 | 140 |
| TMEG 1-1/2 GI | 57.5 | 15.0 | 240 | 140 |
| TMEG 2 GI | 68.5 | 15.0 | 240 | 140 |
IT:FILETTO METRICAEN:METRIC THREAD
| Codice | A | B | C | D |
|---|---|---|---|---|
| TMEM 10X1.5 GI | 16.0 | 7.8 | 14.0 | 8.0 |
| TMEM 12X1.5 GI | 17.5 | 9.7 | 14.0 | 8.0 |
| TMEM 14X1.5 GI | 19.5 | 8.2 | 14.0 | 8.0 |
| TMEM 16X1.5 GI | 21.5 | 8.8 | 14.0 | 8.0 |
| TMEM 18X1.5 GI | 23.5 | 7.6 | 14.0 | 8.0 |
| TMEM 20X1.5 GI | 25.5 | 11.9 | 14.0 | 8.0 |
| TMEM 22X1.5 GI | 27.5 | 11.6 | 14.0 | 8.0 |
| TMEM 26X1.5 GI | 31.5 | 10.5 | 19.0 | 12.0 |
| TMEM 42X02 GI | 49.5 | 15.0 | 19.0 | 14.0 |
| TMEM 48X02 GI | 55.5 | 15.0 | 24.0 | 1.0 |
IT:FILETTO UNFEN:FILETTO UNF
| Codice | A | B | C | D |
|---|---|---|---|---|
| TMEU 7/16 GI | 17.5 | 8.0 | 140 | 80 |
| TMEU 9/16 GI | 20.3 | 8.2 | 140 | 80 |
| TMEU 3/4 GI | 26.0 | 7.6 | 140 | 80 |
| TMEU 7/8 GI | 29.5 | 11.6 | 140 | 80 |
| TMEU 1-1/16 GI | 33.0 | 10.5 | 190 | 100 |
| TMEU 1-5/16 GI | 41.5 | 13.0 | 190 | 100 |
| TMEU 1-5/8 GI | 51.0 | 15.0 | 240 | 140 |
| TMEU 1-7/8 GI | 57.5 | 15.0 | 240 | 140 |
